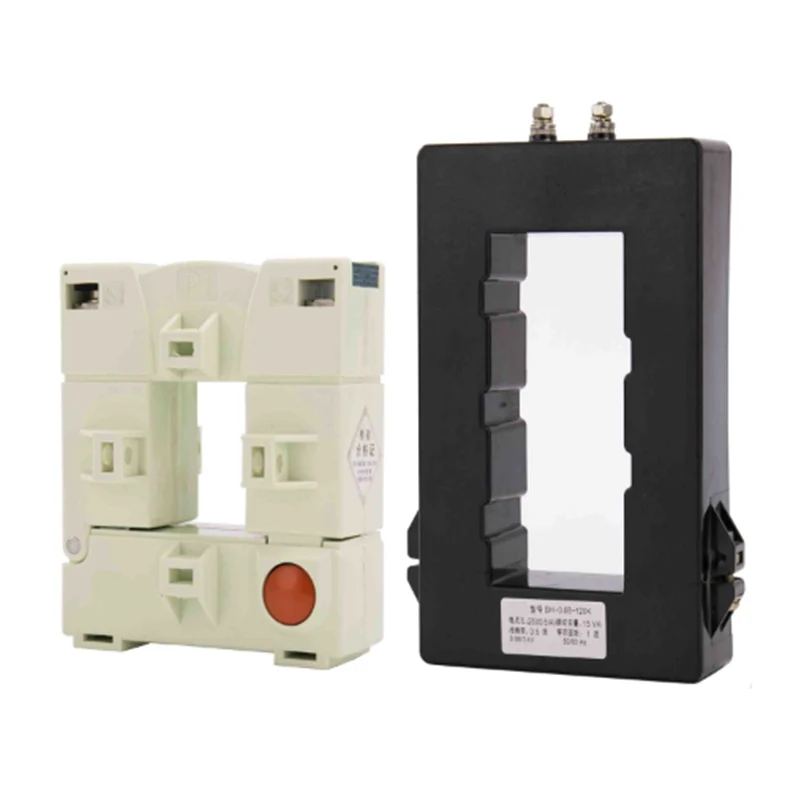

Aktuální transformátory BH- 0,66 řady K

Aktuální transformátory řady K BH-0,66 jsou typem CT s rozděleným jádrem. Používá se hlavně pro aplikace kabelových nebo sběrnic a pro měření a monitorování proudu. Konstrukce rozděleného jádra umožňuje být otevřen, nainstalován a zavřený bez odpojení obvodu, ke kterému je připojen. POZNÁMKA: Mějte na paměti, že během instalace CT je přísně zakázáno otevřené sekundární vinutí, aby nedošlo k poškození CT, jakož i osobních zranění a nehod.

Odeslat dotaz

Popis výrobku

Aktuální transformátor Transformátorů BH-0,66 Série K Otevřený transformátor a používá se hlavně v kabelovém nebo sběrnicovém lištu, používá se jako měření a monitorování proudu a sestaveno v situaci napájení.

Poznámka: Shromáždění současného transformátoru, zakazuje dva otevřené, aby se zabránilo poškození současného transformátoru a vyhnuli se nehodě vybavení nebo zranění osob.

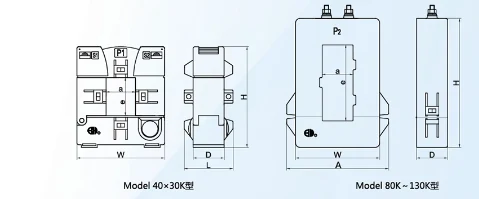

Specifikace a rozměry

Model	Obrys rozměru (mm)						Dimenze okna (mm)
Model	A	W	B	H	D	L	a	e
40x30K		99		114	35	55	33	43
80k	117	95	143	158	35	35	35	85
120K	142	120	190	205	38		55	125
130K	147	125	202	214	42		55	138

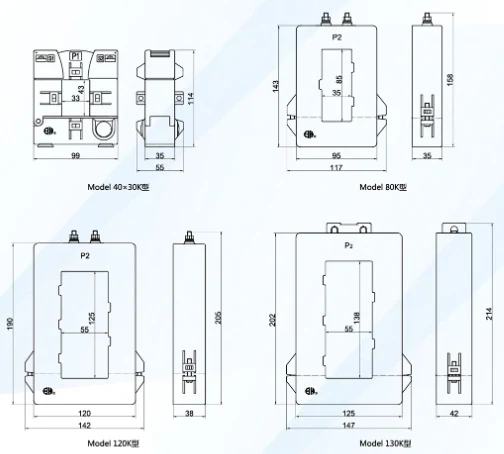

Diagram

Technické parametry

Model		40x30K	80k	120K	130K
Třída přesnosti		0,5 1	0,5 1 2	0,5 1	0,5 1
Primární proud/sekundární Aktuální (a)		(VA) Hodnocená zátěž (VA)
200	5 (1)	25	25
250		25	25
300		25	25
400		2,5 5	25
500		2,5 5	2,5 5
600		2,5 5	2,5 5
750		5 10	2,5 5	5 10	5 10
800		5 10	5 5	5 10	5 10
1000		5 10	5 10	10 15	10 15
1200			5 10	10 15	10 15
1500			10 15	10 15	10 15
2000			15	15 20	15 20
2500				15 20	15 20
3000				15 20	15 20
4000				20 30	20 30
5000				20 30	20 30

Výběr clony

Sekce (m㎡) Počet jádro dráty		16	25	35	50	70	95	120	150	185	240
1Core	VV	10.7	125	14.0	153	17.1	19.4	21.1	25.0	25.4	28.3
1Core	Yjv	97	11.4	125	141	16.2	18.3	20.2	223	24.8	27.9
2cores	VV	18.5	220	191	219	24.5	28.1	30.5	33.9	37.3
2cores	Yjv	17.9	21.3	23.6	26.7	310	35.1	39.0	433	48.2	54.3
3cores	VV	19.6	233	222	25.6	28.9	33.9	36.1	41.6		50.7
3cores	Yjv	18.9	226	25.1	28.5	33.2	37.6	41.8	46.4	517	58.3
4cores (3+1)	VV	21.5	25.6	25.6	30.0	33.6	38.6	42.4	48.5	428	55.4
4cores (3+1)	Yjv	20.6	24.8	27.6	316	36.8	41.8	46.5	516	57.6	64.8
4cores	VV	21.0	24.6	24.9	281	32.6	37.9	40.4	44.6	49.3	55.6
4cores	Yjv	22.4	272	30.5	35.0	40.8	46.4	51.7	57.4	64.1	723
