Současné transformátory řady III BH-0,66 jsou navrženy tak, aby splňovaly požadavky moderních elektrických systémů a poskytovaly přesné a spolehlivé měření proudu pro širokou škálu aplikací. Tyto transformátory jsou postaveny s ohledem na přesnost a trvanlivost, což zajišťuje dlouhodobý výkon v různých prostředích.
. Vysoká přesnost: Série BH-0,66 série III nabízí výjimečnou přesnost a zajišťuje přesné měření proudu pro průmyslové i komerční aplikace.
. Kompaktní design: S kompaktním a lehkým designem se tyto transformátory snadno instalují a integrují do stávajících systémů, aniž by zabíraly mnoho místa.
. Široká škála aplikací: Vhodné pro použití v systémech řízení energie, monitorování energie a ochrany je BH-0.66 Série III všestranná a přizpůsobitelná různým potřebám.
. Robustní konstrukce: Tyto transformátory, které jsou postaveny z vysoce kvalitních materiálů, jsou odolné vůči environmentálním faktorům, jako je vlhkost, kolísání teploty a mechanické napětí, což v průběhu času zajišťuje spolehlivý provoz.
. Dodržování standardů: Série BH-0,66 Série III splňuje mezinárodní standardy a zaručuje bezpečnost a výkon v souladu s průmyslovými předpisy.
Obdélníkové (svislé) okno pro přizpůsobení jednotlivých nebo více sběrnicových pruhů, zejména svislé sběrnice.

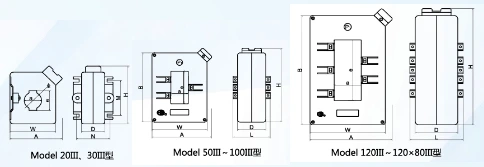

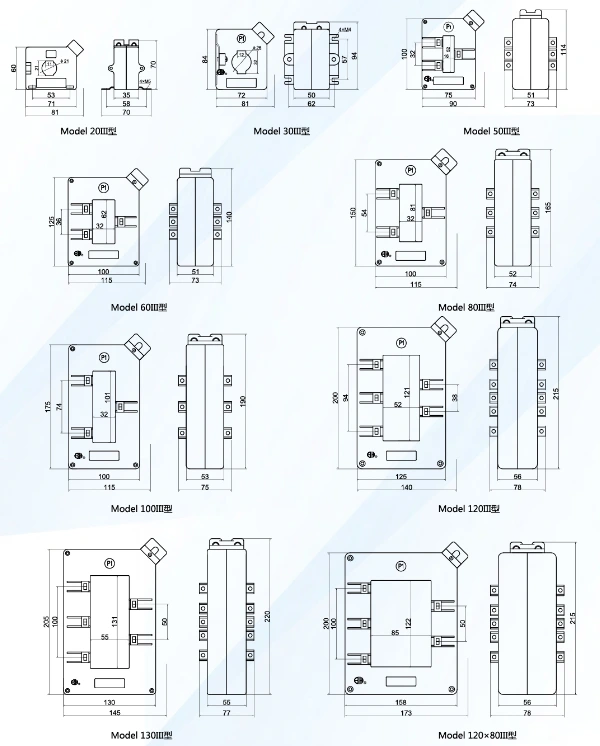

| Model | Obrys Dimenze (mm) | Dirrersion (mm) | IRCTR Btioral Dimendon (MM) | Instalační metoda | ||||||||
| A | W | H | B | D | E | a | c | Φ | M | N | ||
| 209 Clerf | 81 | 71 | 70 | 60 | 35 | 11 | 21 | 21 | 53 | 57 | J | |
| 30iii | 81 | 72 | 94 | 84 | 50 | 12 | 32 | 26 | 57 | 59 | K | |
| 50III | 90 | 75 | 114 | 100 | 51 | 73 | 16 | 52 | D | |||
| 60 případ | 115 | 100 | 140 | 125 | 51 | 73 | 32 | 62 | D | |||
| 80ium | 115 | 100 | 165 | 150 | 52 | 74 | 32 | 81 | D | |||
| 100iii | 115 | 100 | 190 | 175 | 53 | 75 | 32 | 101 | D | |||
| 120iii | 140 | 125 | 215 | 200 | 56 | 78 | 52 | 121 | D | |||
| 130iii | 145 | 130 | 220 | 205 | 55 | 77 | 55 | 131 | D | |||
| 120x80iii | 173 | 158 | 215 | 200 | 56 | 78 | 85 | 122 | D | |||
| Model | 209 Clerf | 30iii | 50III | 60 případ | 80ium | 100iii | 120iii | 130iii | 120x80iii | |
| Průměr kabelu | Φ21 | Φ26 | ||||||||
| Max Bushar Velikost/Qty | 20x10/1 | 30x10/1 | 50x10/1 | 60x10/1-2 | 80x10/1-2 | 100x10/1-2 | 120x10/2-3 | 130x10/2-3 | 120x10/2-5 | |
| Třída přesnosti | 0,5 1 | 0,2 0,5 | 02 0,5 | 0,2 0,5 | 0,2 0,5 | 0,2 0,5 | 02 0,5 | 0,2 0,5 | 02 0,5 | |
| Primární proud/sekundární Aktuální (a) |
Hodnocené zatížení (VA) | |||||||||
| 75 | 5 | 25 | ||||||||
| 100 | 25 | 2.5 | ||||||||
| 150 | 25 5 | 5 | ||||||||
| 200 | 5 10 | 10 | ||||||||
| 250 | 5 10 | 10 | 5 | |||||||
| 300 | 5 10 | 5 | 5 | |||||||
| 400 | 5 10 | 5 | 5 | 5 | ||||||
| 500 | 5 10 | 10 | 10 | 10 | 10 | |||||
| 600 | 5 10 | 5 10 | 10 | 10 | 10 | 10 | ||||
| 750 (800) | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 10 | |||
| 1000 | 15 20 | 15 20 | 15 20 | 15 20 | 15 20 | 15 20 | 15 20 | |||
| 1200 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | ||||
| 1500 (1600) | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | ||||
| 2000 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | ||||
| 2500 | 30 40 | 30 40 | 30 40 | 30 40 | 30 40 | |||||
| 3000 | 30 40 | 30 40 | 30 40 | 30 40 | 30 40 | |||||
| 4000 | 30 40 | 30 40 | 30 40 | 30 40 | ||||||
| 5000 | 30 40 | 30 40 | 30 40 | |||||||
| 6000 | 30 40 | |||||||||
