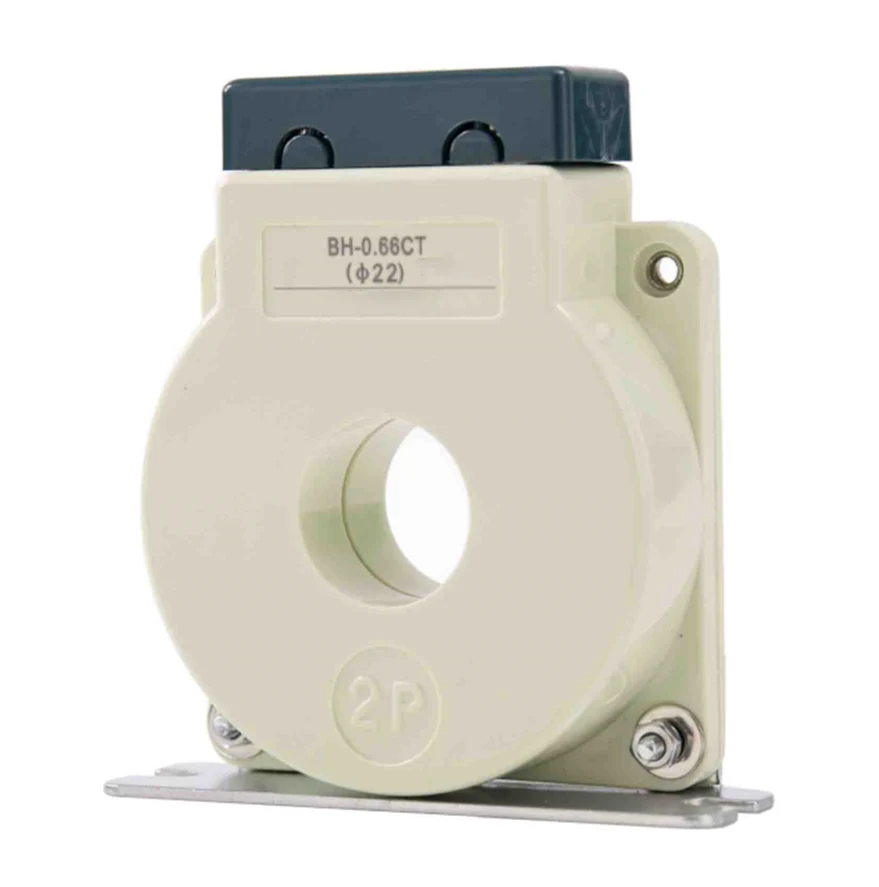

Aktuální transformátory řady V BH-0,66 jsou navrženy pro přesné měření proudu a monitorování v elektrických systémech s nízkým napětím. Tyto transformátory se široce používají při řízení energie, distribuci energie a průmyslových aplikacích, což zajišťuje spolehlivý a přesný výkon.
. Vysoká přesnost: Série V BH-0,66 nabízí výjimečnou přesnost měření a splňuje mezinárodní standardy pro současné transformátory.
. Kompaktní design: Jeho kompaktní a lehká konstrukce umožňuje snadnou instalaci v omezených prostorech.
. Široký rozsah proudu: Vhodný pro širokou škálu aktuálních měření, díky čemuž je všestranný pro různé aplikace.
. Odolná konstrukce: Postavena z vysoce kvalitních materiálů, zajišťující dlouhodobou spolehlivost a odolnost vůči faktorům prostředí.
. Dodržování bezpečnosti: Splňuje relevantní standardy bezpečnosti a výkonu a poskytuje klid v kritických aplikacích.
• Systémy řízení energie
• Sítě distribuce energie
• Průmyslová automatizace
• Systémy obnovitelné energie
Technické specifikace:
• Jmenovité napětí: 0,66 kV
• Frekvence: 50/60 Hz
• Třída přesnosti: 0,5, 1,0
• Úroveň izolace: 3 kV
• Provozní teplota: -25 ° C až +70 ° C

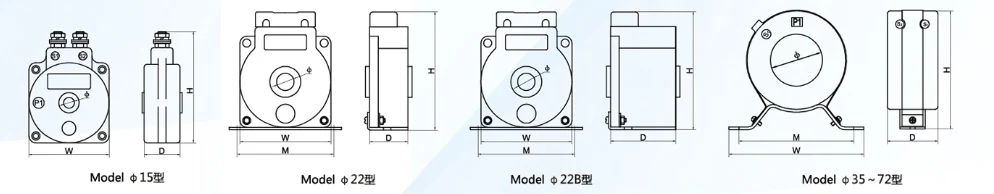

Kulaté okno, s oknem šest od φ15 do Ně50.FitSSIngle a více kabelů.

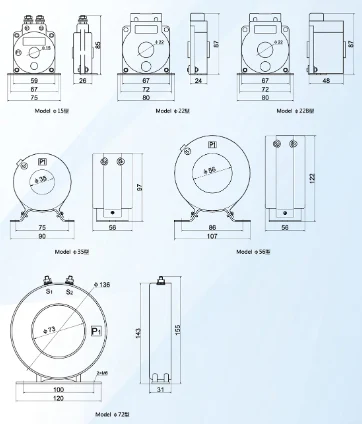

| Model | Obrys Dimenze (mm) | Dimenze okna (mm) | Instalační dimenze (mm) | Instalační metoda | ||
| W | H | D | Φ | M | ||
| Φ15 | 59 | 85 | 26 | 15 | I | |
| Φ22 | 67 | 87 | 24 | 22 | 72 | H |
| φ22b | 67 | 87 | 48 | 22 | 72 | H |
| Φ 35 | 90 | 97 | 56 | 35 | 75 | H |
| Φ56 | 107 | 122 | 56 | 56 | 86 | H |
| Φ72 | 120 | 155 | 31 | 73 | 100 | H |
| Model | Φ15 | Φ22 | φ22b | Φ35 | Φ56 | Φ72 | |
| Průměr kabelu | Φ15 | Φ22 | Φ22 | Φ35 | Φ56 | Φ73 | |
| Třída přesnosti | 0,5 1 | 0,5 1 | 0,2 0,5 1 | 02 0,5 1 | 0,2 0,5 | 0,2 0,5 | |
| Primární proud/sekundární Aktuální (a) |
Hodnocené zatížení (VA) | ||||||
| 50 | 5 | 2.5 | |||||
| 60 | 25 | ||||||
| 75 | 25 | 2.5 | 25 | ||||
| 100 | 25 | 25 | 2.5 5 | 25 | |||
| 150 | 25 | 2.5 5 | 5 75 | 25 5 | |||
| 200 | 25 | 5 | 10 | 5 | |||
| 250 | 5 | 10 | 5 | 5 | |||
| 300 | 5 10 | 5 15 | 5 | 5 | |||
| 400 | 5 10 | 5 15 | 5 | 5 | |||
| 500 | 10 | 10 | 5 | ||||
| 600 | 10 | 10 | 5 | ||||
| 750 | 5 10 | 5 10 | |||||
| 1000 | 15 | 10 | |||||
| 1200 | 15 | ||||||
