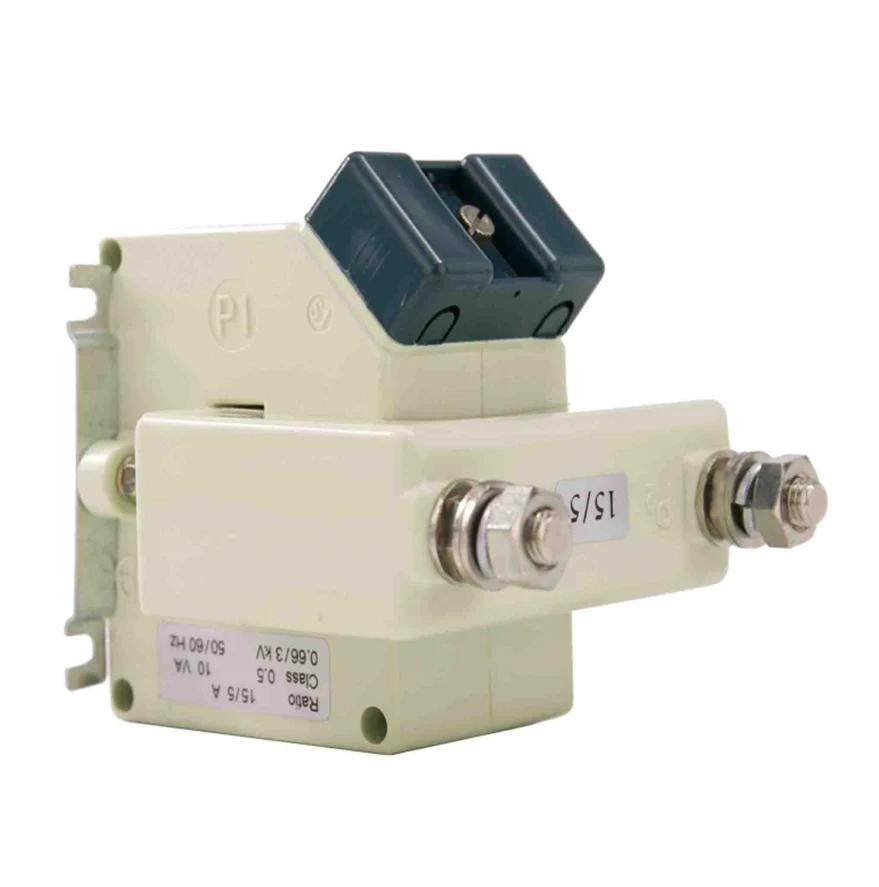

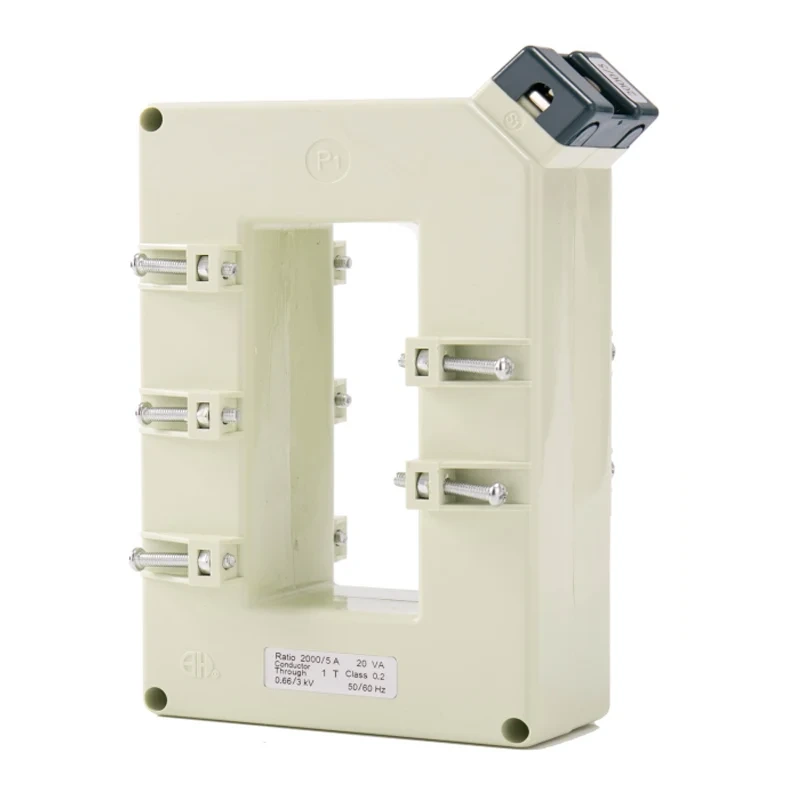

Současné transformátory řady G BH-0,66 jsou navrženy tak, aby splňovaly náročné požadavky moderních elektrických systémů a nabízely vysokou přesnost, spolehlivost a trvanlivost. Tyto transformátory se široce používají při měření, ochraně a kontrole energie napříč různými průmyslovými odvětvími.
Měření s vysokou přesností:
Současné transformátory řady G BH-0,66 poskytují výjimečnou přesnost a zajišťují spolehlivé měření proudu v systémech s nízkým i vysokým výkonem.
Kompaktní a robustní design:
S kompaktním a lehkým designem se tyto transformátory snadno instalují a integrují do stávajících systémů. Robustní konstrukce zajišťuje dlouhodobý výkon i v náročných prostředích.
Široký rozsah aktuálního proudu:
Série podporuje širokou škálu primárních proudů, díky čemuž je vhodná pro rozmanité aplikace, od obytných po průmyslové nastavení.
Bezpečnost a dodržování předpisů:
V souladu s mezinárodními standardy jsou proudové transformátory řady G BH-0,66 s ohledem na bezpečnost, což zajišťuje spolehlivý provoz a ochranu před elektrickými poruchami.
Všestranné aplikace:
Tyto transformátory jsou ideální pro použití při měření energie, monitorování energie a ochraně, jsou univerzální a přizpůsobitelné různým elektrickým systémům.
• Jmenovité napětí: 0,66 kV
• Frekvence: 50/60 Hz
• Třída přesnosti: 0,2, 0,5, 1,0
• Primární rozsah proudu: až 5000a
• Sekundární proud: 1A nebo 5A
• Izolační třída: třída A nebo třída B
• Možnosti montáže: DIN, panel nebo montáž pro přes díru
Aplikace:
• Systémy měření a fakturace energie
• Monitorování kvality energie
• Ochrana a kontrolní systémy
• Průmyslová automatizace
Připojení drátu typu

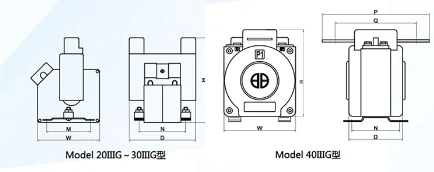

| Model | Obrys Dimenze (mm) | Irstalační dimenze (MM) | Vítězství dimerse (mm) | Instalační metoda | ||||||
| W | H | D | M | N | P | Q | M (φ) | |||
| 20 Counn | 70 | 115 | 75 | 53 | 54 | M5 | J | |||
| 30iiig | 93 | 116 | 90 | 57 | 63 | M5 | K | |||
| 40iiig | 100a | 97 | 132 | 70 | 64 | 66 | 145 | 110 | Φ10 | L |
| 250a | 175 | 140 | Φ10 | L | ||||||
| 300a | 180 | 145 | Φ13 | L | ||||||
| 400a | 190 | 150 | Φ13 | L | ||||||
| Model | 20 Counn | 30iiig | 40iiig | |
| Třída přesnosti | 0,5 1 | 0,2 0,5 | 02 0,5 | |
| Primární proud/sekundární Aktuální (a) |
Hodnocené zatížení (VA) | |||
| 5 | 5 | 5 10 | 5 10 | 10 15 |
| 10 | 5 10 | 5 10 | 10 15 | |
| 15 | 5 10 | 5 10 | 10 15 | |
| 20 | 5 10 | 5 10 | 10 15 | |
| 25 | 5 10 | 5 10 | 10 15 | |
| 30 | 5 10 | 5 10 | 10 15 | |
| 40 | 5 10 | 5 10 | 10 15 | |
| 50 | 5 10 | 5 10 | 10 15 | |
| 60 | 5 10 | 5 10 | 10 15 | |
| 75 | 5 10 | 5 10 | 10 15 | |
| 100 | 5 10 | 5 10 | 10 15 | |
| 150 | 5 10 | 10 15 | ||
| 200 | 10 15 | |||
| 250 | 10 15 | |||
| 300 | 10 15 | |||
| 400 | 10 15 | |||
