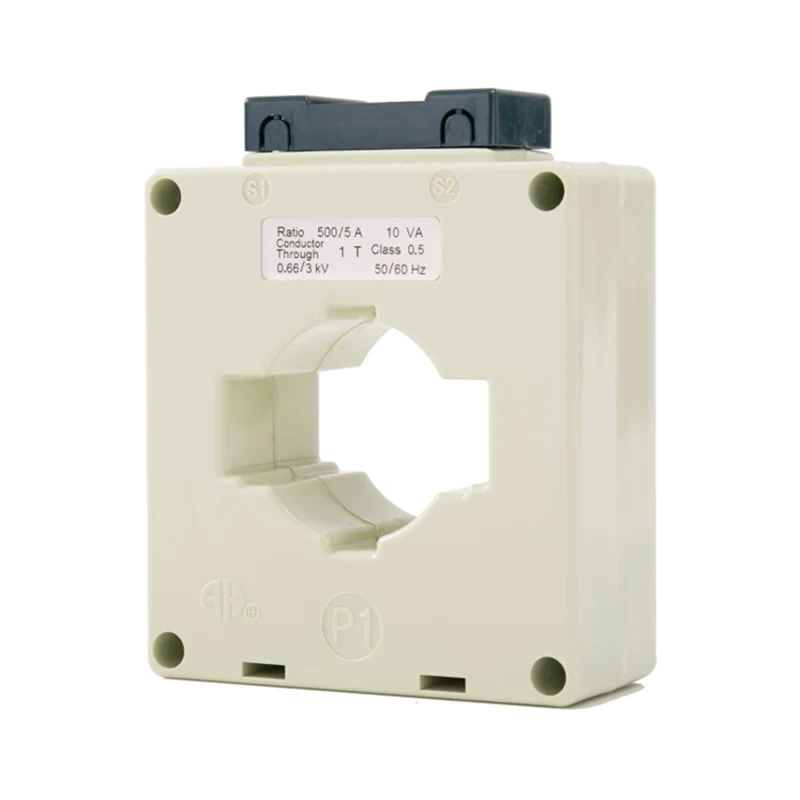

Aktuální transformátory série BH-0.66 jsou přesné nástroje určené pro přesné měření a monitorování elektrických proudů v různých průmyslových aplikacích. Tyto současné transformátory jsou postaveny z vysoce kvalitních materiálů a pokročilých technologií, aby zajistily spolehlivý výkon a dlouhodobou trvanlivost.
. Vysoká přesnost: Aktuální transformátory řady I. 0,66 I. Série I nabízejí vysokou přesnost při měření současného měření, což je způsobuje, že je vhodné pro kritické aplikace, kde je nezbytná přesnost.
. Široký rozsah aplikací: Tyto současné transformátory lze použít v široké škále průmyslových nastavení, včetně distribuce energie, správy energie a monitorování zařízení.
. Kompaktní design: Kompaktní design aktuálních transformátorů řady I.0,66 umožňuje snadnou instalaci v těsných prostorech bez ohrožení výkonu.
. Robustní konstrukce: Tyto současné transformátory, které jsou postaveny tak, aby odolaly drsným provozním podmínkám, jsou odolné a spolehlivé i v náročných prostředích.
. Snadná integrace: Aktuální transformátory řady B-0.66 jsou navrženy pro snadnou integraci do stávajících elektrických systémů, což z nich činí ideální pro dodatečné nebo upgrade projektů.
Obdélníkový tvar se stupňovým oknem pro fólii s autobusovou lištou a také s jediným nebo mnohočetným.
|
Model |

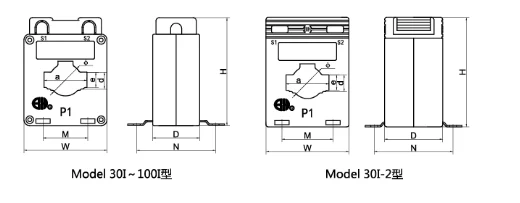

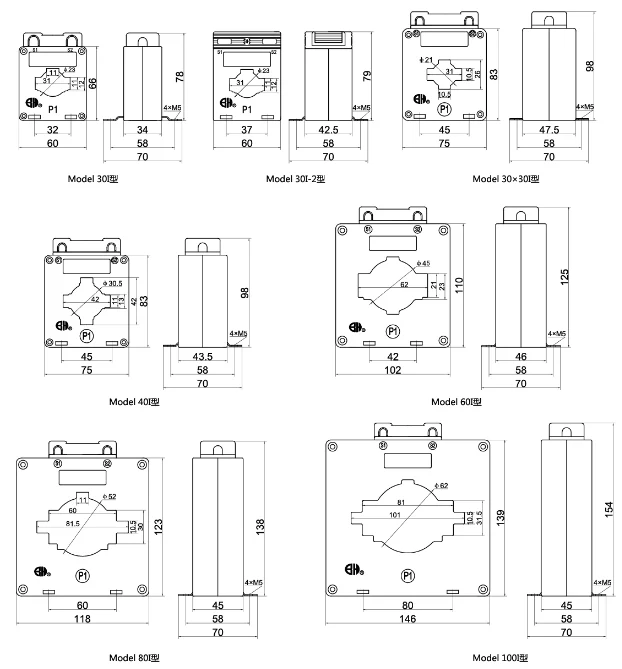

Obrys Dimenze (mm) | Dimenze okna (mm) | Instalační dimenze (MM) | Instalační metoda | ||||||||
| W | H | D | a | e | d | Φ | A | B | ||||
| M | N | M | N | |||||||||
| 30i | 60 | 78 | 34 | 31 | 11 | 12 | 23 | 32 | 58 | 40 | 57 | A B c e |
| 30x30i | 75 | 98 | 47.5 | 31 | 10.5 | 21 | 45 | 58 | 52 | 66 | A B e | |
| 40i | 75 | 98 | 43.5 | 42 | 11 | 13 | 30.5 | 45 | 58 | 52 | 66 | A B C E |
| 60i | 102 | 125 | 46 | 62 | 21 | 23 | 45 | 42 | 58 | 50 | 69 | A B C E |
| 80i | 118 | 138 | 45 | 81.5 | 10.5 | 30 | 52 | 60 | 58 | A b e | ||
| 100i | 146 | 154 | 45 | 101 | 10.5 | 31.5 | 62 | 80 | 58 | A b e | ||
| 30-2 | 60 | 79.5 | 42.5 | 31 | 11 | 12 | 23 | 37 | 58 | 45 | 64 | A b e |
| Model | 30i | 30x30i | 40i | 60i | 80i | 100i | 30-2 | |
| Průměr kabelu | Φ23 | Φ21 | Φ30,5 | Φ45 | Φ52 | Φ62 | Φ23 | |
| Max Bushar Velikost/Qty | 30x10/1 | 30x10/1 | 40x10 / 1 | 60x10/1 60x6/1-2 |
80x10/1 60x10/1-2 |
100x10/1 80x10/1-2 |
30x10/1 | |
| Třída přesnosti | 0,5 1 | 0,5 1 | 0,5 1 | 0,2 0,5 | 0,2 0,5 | 0,2 0,5 | 0,2S 0,5 1 | |
| Primární proud/sekundární Aktuální (a) |
Hodnocené zatížení (VA) | |||||||
| 15 | 5 | 25 (5) | 25 (4) | 2.5 (5) | ||||
| 20 | 25 (4) | 25 (3) | 2.5 (4) | |||||
| 25 | 25 (3) | 25 (2) | 2.5 (3) | |||||
| 30 | 25 (3) | 25 (2) | 2.5 (3) | |||||
| 40 | 25 (2) | 25 (2) | 2.5 (2) | |||||
| 50 | 25 (2) | 2.5 | 2.5 (2) | |||||
| 60 | 25 (2) | 2.5 | 2.5 (2) | 2.5 | ||||
| 75 | 2.5 | 25 5 | 2.5 | 2.5 | ||||
| 100 | 2.5 | 25 5 | 2.5 | 2.5 | ||||
| 150 | 2.5 | 5 10 | 5 | 25 | 2.5 | |||
| 200 | 5 | 10 15 | 5 | 5 | 5 | |||
| 250 | 5 | 15 20 | 5 | 5 | 5 | |||
| 300 | 5 | 20 | 5 | 5 | 5 | 5 | ||
| 400 | 5 | 20 | 5 | 5 | 5 | 5 | ||
| 500 | 10 | 5 10 | 10 | |||||
| 600 | 10 | 5 10 | 5 10 | |||||
| 750 (800) | 10 | 5 10 | 5 10 | 5 10 | ||||
| 1000 | 15 20 | 15 20 | 15 20 | |||||
| 1200 (1250) | 20 | 20 | 20 | |||||
| 1500 | 20 | 20 | 20 | |||||
| 2000 | 20 | 20 | 20 | |||||
| 2500 | 30 | 30 | ||||||
| 3000 | 30 | |||||||
