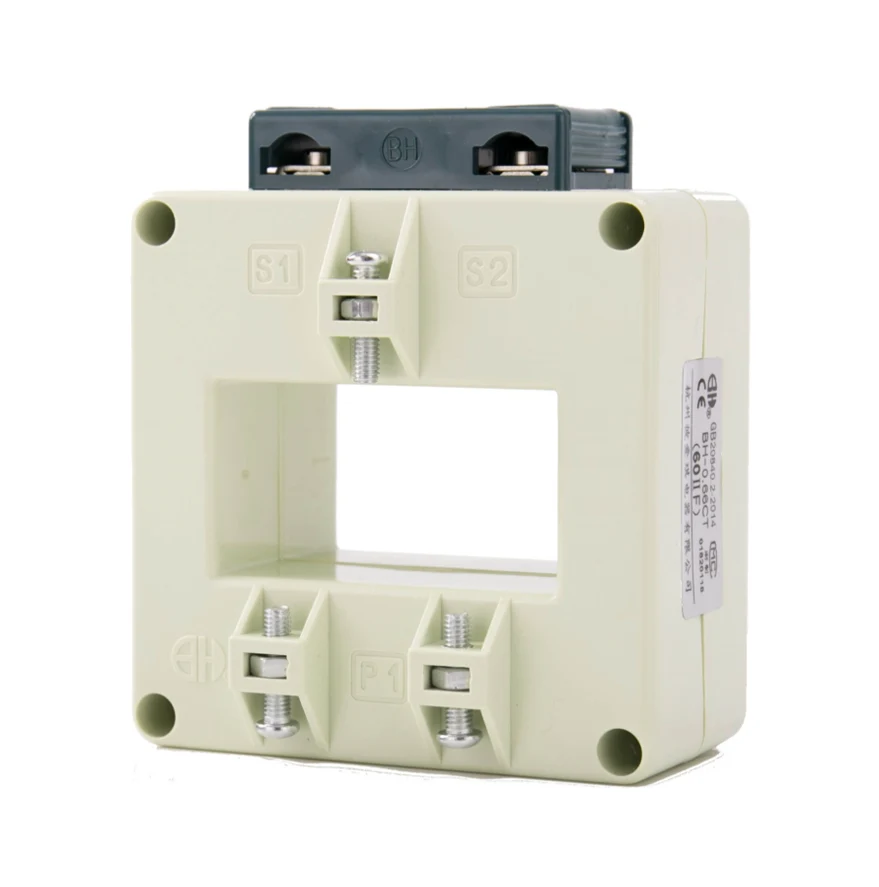

Aktuální transformátory řady F BH-0,66 jsou přesné nástroje určené pro přesné měření a monitorování elektrických proudů v různých průmyslových aplikacích. Tyto současné transformátory jsou postaveny z vysoce kvalitních materiálů a pokročilých technologií, aby zajistily spolehlivý výkon a dlouhodobou trvanlivost.
.Váhná přesnost: Transformátory řady F BH-0,66 Série F nabízejí vysokou přesnost při měření současného měření, což je činí vhodnými pro kritické aplikace, kde je nepřesnost nezbytná.
. Celosl.
.COMPACT Design: Kompaktní a lehký design proudových transformátorů řady F BH-0.66 je snadné instalovat a integrovat se do stávajících systémů.
. Vynikající výkon: S vynikající chybou linearity a nízkým fázovým úhlem přináší tyto současné transformátory konzistentní a spolehlivý výkon za různých provozních podmínek.
. Sferační standardy: Současné transformátory řady F BH-0,66 Série F v souladu s mezinárodními bezpečnostními standardy a zajištění bezpečného provozu v průmyslovém prostředí.
Patentovaný produkt.Flip-Open Caps.Fits pro kabelový i sběrnicový lišta.
Kombinované a vylepšené funkce řady I a II. Pro lepší strukturu, snadnější instalaci a zapojení.

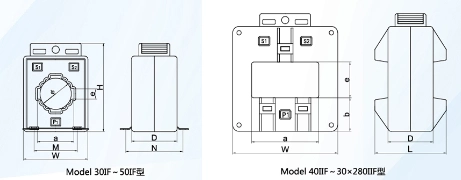

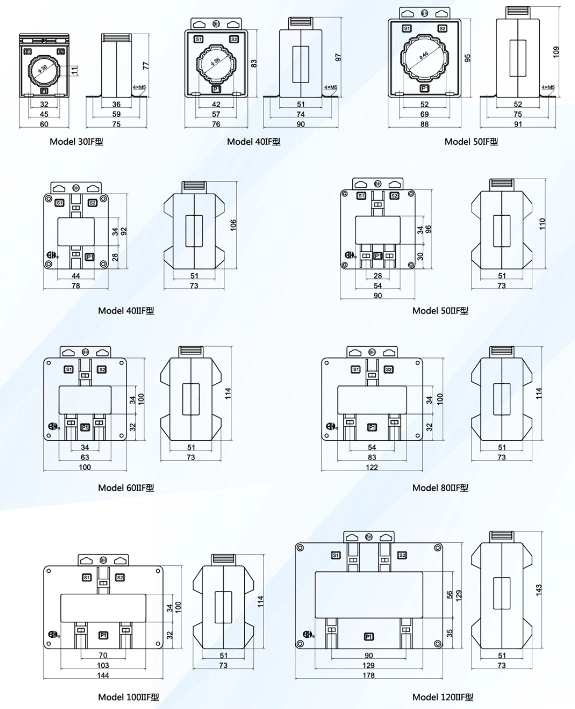

| Model | Obrys Dimenze (mm) | Dimenze okna (mm) | Instalované dimenze (mm) | Instalační methed | |||||||||
| W | H | b | D | L | a | e | Φ | A | B | ||||
| M | N | M | N | ||||||||||
| 30if | 60 | 77 | 36 | 32 | 11 | 30 | 37 | 57 | 45 | 59 | A B E G | ||
| 401f | 76 | 97 | 51 | 42 | 12 | 36 | 57 | 74 | B e g | ||||
| 50if | 88 | 109 | 52 | 51 | 13 | 46 | 69 | 75 | B e g | ||||
| 40iif | 78 | 106 | 28 | 51 | 73 | 44 | 34 | D | |||||
| 50iif | 90 | 110 | 30 | 51 | 73 | 54 | 34 | D | |||||
| 60iif | 100 | 114 | 32 | 51 | 73 | 63 | 34 | D | |||||
| 80iif | 122 | 114 | 32 | 51 | 73 | 83 | 34 | D | |||||
| 100iif | 144 | 114 | 32 | 51 | 73 | 103 | 34 | D | |||||
| 120iif | 178 | 143 | 35 | 51 | 73 | 129 | 56 | D | |||||

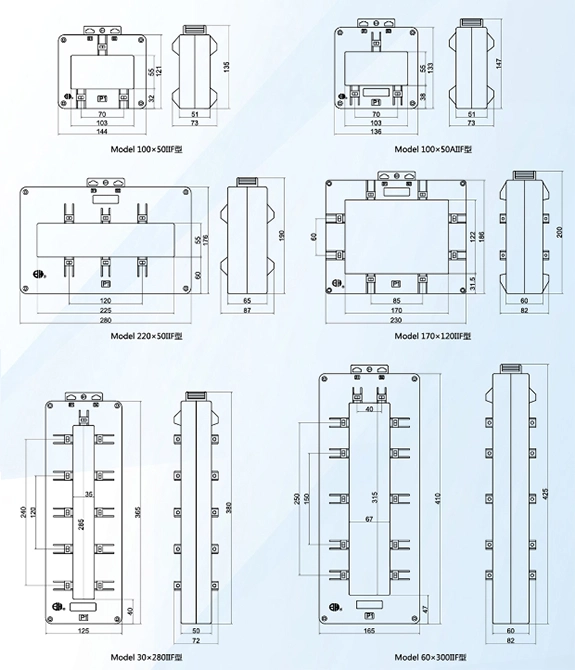

| 100x50iif | 144 | 135 | 32 | 51 | 73 | 103 | 55 | D | |||||
| 100x50aiif | 136 | 147 | 38 | 51 | 73 | 103 | 55 | D | |||||
| 220x50iif | 280 | 190 | 60 | 65 | 87 | 225 | 55 | D | |||||
| 170x120iif | 230 | 200 | 31.5 | 60 | 82 | 170 | 122 | D | |||||
| 60x300iif | 165 | 425 | 47 | 60 | 82 | 67 | 315 | D | |||||
| 30x280iif | 125 | 380 | 40 | 50 | 72 | 35 | 285 | D | |||||
| Model | 30if | 40if | 50if | 40iif | 50iif | 60iif | 80iif | 100iif | |
| Průměr kabelu | Φ30 | Φ36 | Φ46 | ||||||
| Max Bushar Velikost/Qty | 30x10/1 | 40x10 / 1 | 50x10/1 | 40x10 / 1-2 | 50x10/1-2 | 60x10/1-2 | 80x10/1-2 | 100x10/1-2 | |
| Třída přesnosti | 0,5 1 | 0,5 1 | 0,2 0,5 | 0,2 0,5 | 02 0,5 | 0,2 0,5 | 0,2 0,5 | 0,2 0,5 | |
| Primární proud/sekundární Aktuální (a) |
Hodnocené zatížení (VA) | ||||||||
| 15 | 5 | 25 (5) | 2.5 (5) | ||||||
| 20 | 2.5 (4) | 2.5 (4) | |||||||
| 25 | 25 (3) | 2.5 (3) | |||||||
| 30 | 25 (3) | 2.5 (3) | |||||||
| 40 | 25 (2) | 2.5 (2) | |||||||
| 50 | 25 (2) | 2.5 (2) | |||||||
| 60 | 25 (2) | 2.5 (2) | |||||||
| 75 | 2.5 | 2.5 | |||||||
| 100 | 2.5 | 2.5 | |||||||
| 150 | 25 | 2.5 | |||||||
| 200 | 5 | 5 | 5 | 5 | |||||
| 250 | 5 | 5 | 5 | 5 | 5 | 5 | |||
| 300 | 5 | 5 | 5 | 5 | 5 | 5 | |||
| 400 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | ||
| 500 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | ||
| 600 | 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | ||
| 750 (800) | 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | ||
| 1000 | 15 | 15 | 15 | 15 | 15 | 15 | |||
| 1200 (1250) | 20 | 20 | 20 | 20 | 20 | 20 | |||
| 1500 (1600) | 20 | 20 | 20 | 20 | 20 | ||||
| 2000 | 20 | 20 | 20 | ||||||
| 2500 | 30 | 30 | |||||||
| 3000 | 30 | ||||||||
