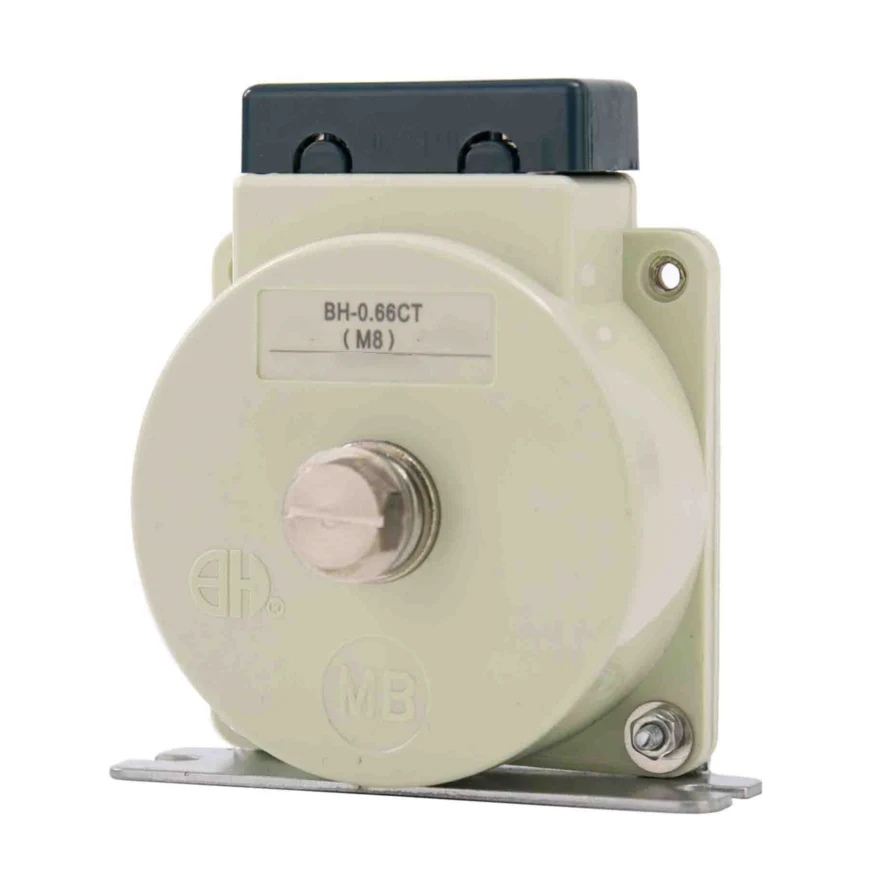

Aktuální transformátory řady M série M.66 jsou navrženy pro přesné měření a monitorování proudu v různých elektrických systémech. Tyto transformátory, které jsou široce využívány v distribuci energie, správě energie a průmyslových aplikacích, zajišťují přesné a spolehlivé snímání proudu.
Vysoká přesnost: Série M BH-0,66 M přináší výjimečnou přesnost měření, takže je ideální pro aplikace, které vyžadují přesné aktuální monitorování.
Kompaktní design: Tyto transformátory, které mají kompaktní a robustní strukturu, se snadno instalují a integrují do stávajících systémů, šetří prostor a zkracují dobu instalace.
Široká škála hodnocení: Série podporuje široké spektrum současných hodnocení, zajišťuje rozmanité potřeby aplikací a zajišťuje kompatibilitu s různými elektrickými nastaveními.
Odolná konstrukce: Série M BH-0,66 M je postavena z vysoce kvalitních materiálů, která je navržena tak, aby vydržela drsné podmínky prostředí, což zajišťuje dlouhodobé spolehlivosti a výkon.
Dodržování bezpečnosti: Tyto současné transformátory splňují mezinárodní standardy bezpečnosti a kvality a poskytují uživatelům důvěru v kritické aplikace.
Všestranné aplikace: Vhodné pro měření energie, relé na ochranu a monitorovací systémy, BH-0,66 Série M je všestranným řešením pro obytné i průmyslové prostředí.
Typ připojení drátu, který se používá hlavně pro malé proudové provedení, naplněný epoxidovou pryskyřicí uvnitř krytu. Návrženého tofulfill malý prostor a malý proudový požadavek na připojení přes šroub.

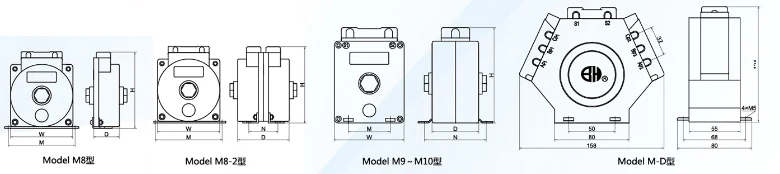

| Model | Obrys Dimenze (mm) | PrineryConnonionionel (MM) | Insalační dimenze (mm) | Instalační metoda | |||
| W | H | D | M | N | |||
| M8 | 67 | 87 | 30 | M8 | 72 | AHOJ | |
| M8-2 | 67 | 87 | 56 | M8 | 72 | 31 | AHOJ |
| M9 | 66 | 82 | 40 | M8 | 38 | 58 | Ab |
| M10 | 75 | 103 | 46 | M8 | 45 | 58 | A B |
| M-d | 50 | 68 | A | ||||

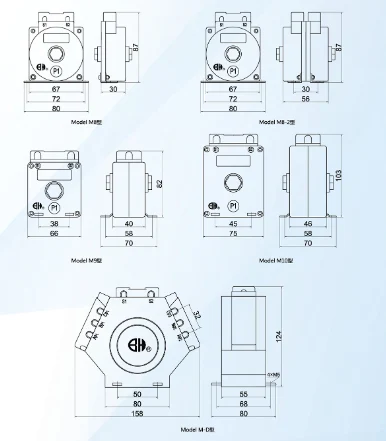

Diagram
| Model | M8 | M8-2 | M9 | M10 | M-d | |
| Přesnost cless | 1 | 05 1 | 05 1 | 05 1 | 02 05 | |
| Pinury Cumant/sekundární CUMAT (A) |
Hodnocené zatížení (VA) | |||||
| 5 | 5 | 25 | 25 5 | 25 5 | 10 15 | |
| 10 | 25 | 25 5 | 25 5 | 10 15 | ||
| 15 | 25 | 25 5 | 25 5 | 10 15 | ||
| 20 | 25 | 25 5 | 25 5 | 10 15 | ||
| 25 | 25 | 25 5 | 25 5 | 10 15 | ||
| 30 | 25 | 25 5 | 25 5 | 10 15 | ||
| 40 | 25 | 25 5 | 25 5 | 10 15 | ||
| 50 | 25 | 25 5 | 25 5 | 10 15 | ||
| 60 | 25 | 25 5 | 25 5 | 10 15 | ||
| 75 | 25 | 25 5 | 25 5 | 10 15 | ||
| 100 | 25 | 25 5 | 25 5 | 10 15 | ||
| 5+5 | 10 15 | |||||
